1、組成

給袋式包裝機開袋裝置的作用是將包裝袋口打開以方便下一工序進行填料。開袋裝置主要由開袋座、開袋導向桿、開袋滑塊、開袋吸管、真空發生器、開袋凸輪、擺桿、由開袋座、開袋導向桿、開袋滑塊、開袋吸管、真空發生器、開袋凸輪、擺桿、凸輪連桿、T型連桿、上連桿、下連桿等組成。

2、工作過程

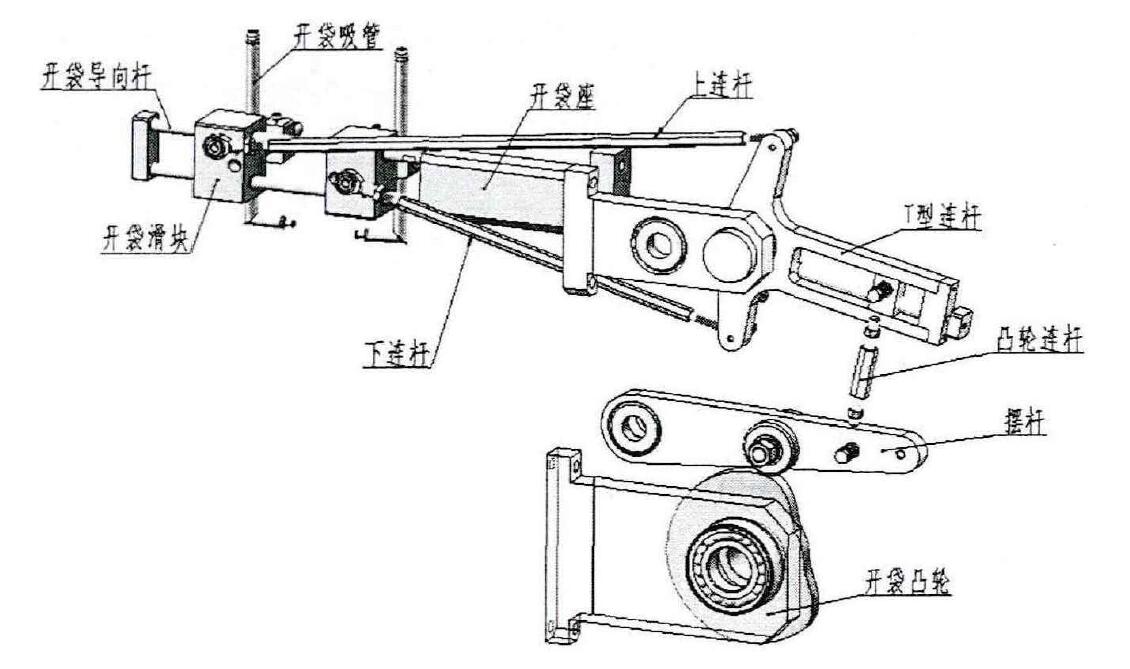

如圖所示，當開袋凸輪由近休止角轉動到遠休止角的過程中帶動擺桿向上擺動，并通過凸輪連桿帶動T型連桿向下轉動進而通過上連桿和下連桿帶動開袋滑塊在開袋導向桿，上相背運動并帶動開袋吸管拉開，將小車運送到此工位的包裝袋吸開，待包裝袋打開后，開袋凸輪由遠休止角轉動到近休止角，并且?guī)?dòng)擺桿向下擺動，通過凸輪連桿帶動T型連桿向上轉動，進而通過上連桿和下連桿帶動開袋滑塊在開袋導向桿上相向運動，并帶動開袋吸管合并，為保證運動的穩定性，開袋滑塊上采用滑動軸承進行安裝配合。滑動軸承具有工作穩定、可靠、無噪音等優點。等待小車再次將包裝袋運送到此工位。
